Координатор радиосети КРС1.1 предназначен для развертывания сети радиодатчиков и/или пультов радиоуправления на промышленных объектах и механизмах, а также для замены проводных интерфейсов в существующих приборах и системах контроля, защиты и управления в случаях, когда прокладка кабеля между датчиками, пультами и модулями этих приборов и систем затруднена или невозможна.
КРС1.1 может работать в двух режимах: координатора сети и ретранслятора (оконечного устройства). Режим работы задается перемычкой в жгуте подключения блока.
В режиме координатора КРС подключается к системе управления и является точкой сбора информации со всех радиоустройств сети.
В режиме ретранслятора (оконечного устройства) КРС обрабатывает данные с проводных датчиков по прокотолам CAN и RBus и отправляет их на координатор радиосети. Дополнительно в этом режиме, при высоком уровне радиопомех и/или больших расстояниях передачи данных, КРС работает в качестве ретранслятора, передавая данные с других радиоустройств сети, надежная связь которых с координатором сети затруднена.

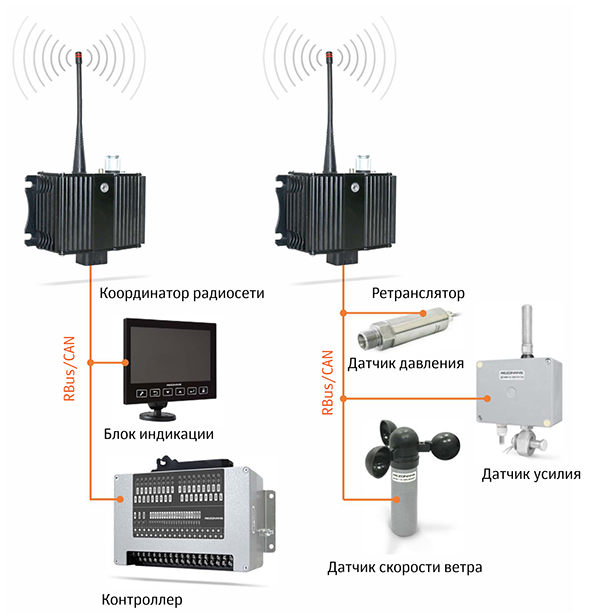

Пример построения радиосети

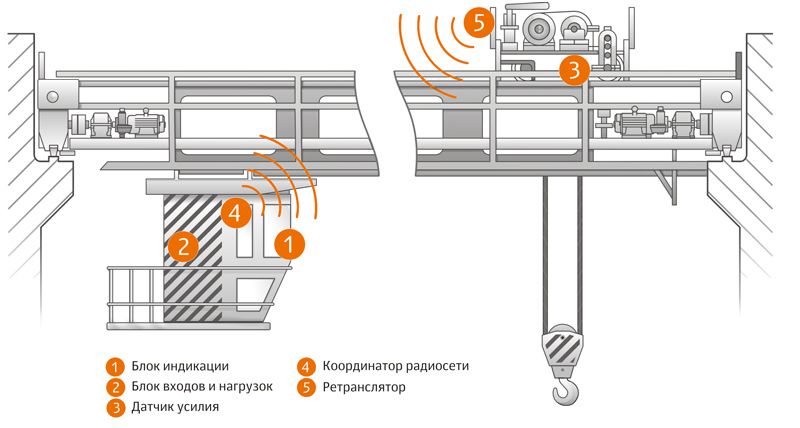

Пример применения в системе защиты кранов мостового типа
Пример построения радиосети
Пример применения в системе защиты кранов мостового типа
Основные технические данные
| , | 2,4 2,483 |
| 15 | |
| , | 100 |
| , | -95 |
| , , : | |
|
30 |
|
200 |
| 1 | |
| , | 10 |
| RBus, CAN 2.0 | |
| Ampseal (14 ) | |
| , | 8 32 |
| , , | 1 |
| ,° | |
| 14254-96 | IP67 |
|
50 |
|
50 250 |
| , /2, | 100 |
| , , | 130 × 135 × 48,5 |
| , , | 0,5 |

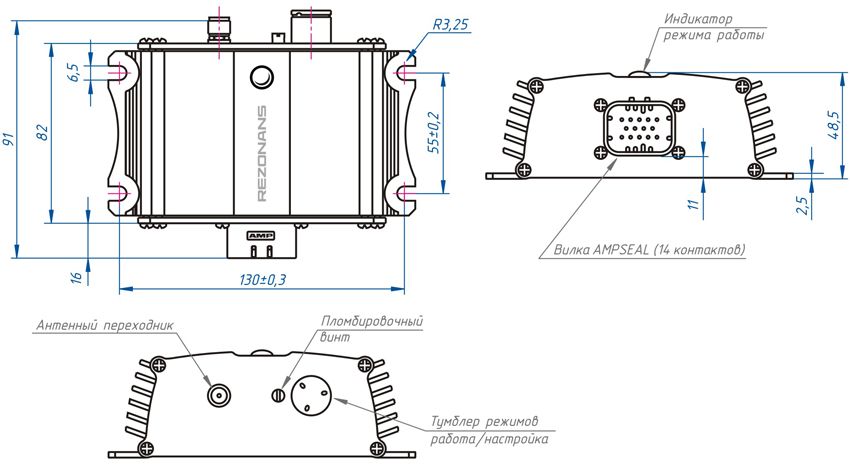

Габаритные и присоединительные размеры
 |
Техническое описание КРС1 PDF, |
|
